SLGW,SLGFW系列轻型不锈钢卧式多级离心泵

    描述

    产品特点

    泵

    卧式、多级非自吸离心泵，轴向吸入、径向排出。

    电机轴加长作为泵轴，结构紧凑，整体尺寸小。

    标准管螺纹接口，安装方便。

    采用机械密封，确保轴封的可靠性。

    电机

    防护等级：IP55

    绝缘等级：F

    标准电压： 1×220V-240V 50Hz

    3×220V-240V/380V-415V 50Hz

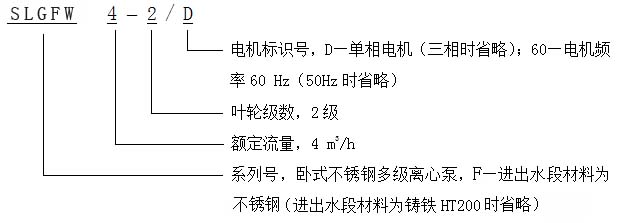

    型号意义

    SLGW,SLGFW系列不锈钢卧式多级离心泵型号意义



    输送介质

    输送介质温度：-15℃～+70℃——普通型

    -15℃～+110℃——热水型

    输送稀薄、清洁、不含固体颗粒或纤维的非易燃易爆的介质

    SLGFW——可输送具有轻度腐蚀性介质；SLGW——可输送非腐蚀性介质



    应用范围

    空调系统

    冷却系统

    工业清洗

    水净化，小型增压等水处理

    水产养殖

    喷灌、滴灌、施肥

    环境应用



    运行条件及产品范围

    项目

    SLGW2

    SLGFW2

    SLGW4

    SLGFW4

    SLGW8

    SLGFW8

    SLGW12

    SLGFW12

    SLGW16

    SLGFW16

    SLGW20

    SLGFW20

    额定流量Q0，m3/h

    2

    4

    8

    12

    16

    20

    推荐使用流量范围，m3/h

    0.5~3.5

    2~8

    5~12

    7~16

    8~22

    10~28

    为防止过热而设定的允许运行最小流量，m3/h

    ≤70℃

    0.2

    0.4

    0.8

    1.2

    1.6

    2

    >70℃~110℃

    0.5

    1

    2

    3

    4

    5

    最高扬程Hmax （电机额定转速下），m

    50.2

    53.1

    49.7

    61.5

    50.9

    57.1

    电机功率P，kW

    0.37~0.75

    0.55~1.1

    0.75~2.2

    0.75~3

    1.1~4

    1.1~4.4

    温度，℃

    介质

    普通型：-15~+70；热水型：-15~+110

    环境

    ≤+40。超过范围时，需加大电机功率。

    海拔高度，m

    ≤1000。超过范围时，需加大电机功率。

    最大工作压力，bar

    10

    最大吸入口压力，P1max，bar

    根据最大工作压力及泵闭阀扬程确定P1max≈10-0.125×H0，

    H0——泵铭牌扬程

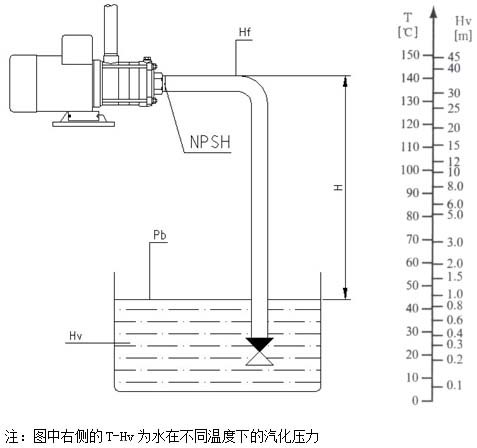

    安装高度H，m（见图示）

    H=Pb×10.2-NPSH-Hf-Hv-Hs，Pb——大气压（开式系统）或系统压力（闭式系统），bar；NPSH——泵汽蚀余量，m；Hf——吸入管路损失，m；Hv——介质气化压力，m；Hs——安全余量（最小取0.5），m。
