设备概述
在城市用地日益匮乏的前提下，地下建筑部分的生活和经营活动中的利用率越来越高。原有的地下污水贮存和排放设施不但技术陈旧落后、故障率高、维修困难，而且在定期清掏时，污物和污水散发的臭味严重污染周边环境，同时沉淀物产生的有毒有害气体对维护人员造成的伤害也时有发生。因此，原有设施已不能满足现代生活和经营活动中的环保要求。
SLPW系列全自动地下建筑污水排放成套设备（以下简称SLPW系列设备），是“地下污水排放装置”、“舜隆式杂物分离器装置”等专利技术与PLC控制“舜隆式运行模式”成功配套的结晶，他的推广应用，彻底解决了长期困扰地下建筑生活污水贮存、提升和排放过程中极不环保的一大难题。
设备特点
不堵塞 ：水泵叶轮不接触杂物，不会造成缠绕和堵塞，可延长其使用寿命
无污染 ：实现污水在密封状态下储存和排放，不外溢、无臭味，保护周边环境
无沉淀免清掏 ：杂物与污水在分离器内被分离后暂存、再一起随水流压力排出，真正实现无沉淀免清掏
PLC控制 ：科学设定工作模式、多点监控、无人操作、异常报警指示并实现自动进入“修复状态”运行
远程监测 ：根据客户需求，设备可选配远程监视或监控系统
自动实现杀菌消毒 ：可对各类医疗机构的污水自动进行杀菌消毒处理，达到排放标准后再排放
提高建筑利用率 ：设备小巧美观、占地面积小、节省地下室空间
应用领域
各类建筑物地下室卫生间污水的排放
各类医院门诊、病房污水的无害化处理及达标排放
使用条件
|
工作电源 |
380V±5%，50HZ |
污水PH值 |
4-10之间 |
|
污水的密度 |
≤1600kg/立方米 |
污水温度 |
0-40°C之间 |
|
安装控制柜柜的环境湿度 |
≤80% |
注：对于新铺设的污水管路，必须清理管道内的建筑垃圾
工作原理（以双泵内量式设备为例）

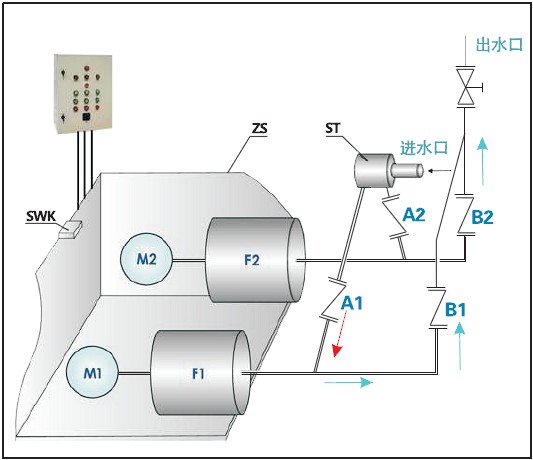

右图为SLPW全自动地下建筑污水排放成套设备工作原理示意图
图注：
M1、M2为SLWQ型潜水排污泵（主泵）
A1、A2分别为进水管路中的舜隆专用阀（常开）
B1、B2分别为强排管路中的舜隆专用阀（常闭）
F1、F2为舜隆式杂物分离器
SWK为水位监测控制器
ZS为不锈钢贮水箱
ST为分水四通（设备进水口）
工作流程
1、含有杂物的污水进入分水四通ST，分别通过止回阀A1、A2，然后再分别经过杂物分离器F1、F2把杂物过滤流到贮水箱内。此时，污水中的杂物被过滤分离后暂存在F1、F2内，无杂物的污水暂存在ZS内；
2、当ZS内污水的水位达到设定高度时，SWK工作并通知PLC控制系统启动M1强行排除污水。在这一过程中利用排出污水的压力关闭进水管路止回阀A1、打开强排管路止回阀B1，同时暂存在F1内的杂物随污水一起排出；
3、在M1和A1、F1、B1管路系统工作时，A2进水管路下同仍在继续流入污水并经F2分离杂物；
4、当ZS内的污水排出至设定低水位时M1自动停止工作，此时A1打开重新接纳来水、B1关闭阻止排出管路捏的污水回流；
5、当ZS内污水再次达到设定高度时，SWK工作、PLC控制系统会自动启动M2强行排出污水。在这一过程中利用排除污水的压力关闭进水管路止回阀A2、打开强排管路止回阀B2，同时将暂存在F2内的杂物随污水一起排出；
6、在M2和A2、F2、B2管路系统工作室，A1进 水管路系统仍在继续流入污水并经F1分离杂物；
7、当ZS内污水排出至设定低水位时M2自动停止工作，此时A2打开重新接纳来水、B2关闭阻止排出管路内的污水回流；
8、PLC控制系统通过程序设计是M1、M2交替工作，重复进行上述工作。
· 辅助水泵的工作，只有当PLC监测到有意外来水进入设备坑内时，控制辅助水泵启动排出污水、同时报警。在此不做详细描述
· 在双泵设备中，与M1、M2对应的有两套独立的分体式杂物分离器F1和F2，因此M1、M2在PLC控制下全自动交替运行时，不会影响污 水继续流入，地下室用水设施可以继续使用。
· 对各类医院门诊、病房污水的无害化处理时，该设备加装一套自动投药、搅拌装置和监控程序，将污水处理达标后排放。

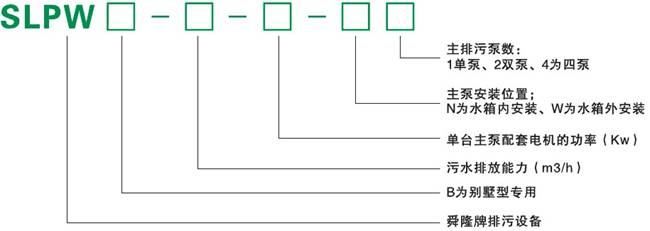

型号意义
设备选型
用户根据流量、扬程等参数和设备安装场地的综合条件，选择合理使用的设备型号。
（一）按设备的流量、扬程选型
|
SLPWB别墅型 |
别墅类建筑的地下室卫生间产生污水量较小，且停电时可人为控制用水，可选用小巧、轻便的别墅型全自动污水排放器 |
|
SLPW-N1（W1）单泵式 |
使用于污水量和杂物量较少的场所。 |
|
SLPW-N2（W2）双泵式 |
适用于污水量和杂物量较多的场所，如地下商场、停车场和地铁站点等。由于该型设备为双泵双分离器交替工作、且互为备用，其存贮和排放能力远远大于单泵设备。 |
|
SLPW-N4（W4）四泵式 |
适用于瞬时污水量较大或杂物较多的场所（如地下洗浴、展览馆、体育馆和过街地下通道等）。因四泵设备接纳瞬间来水量和杂物量能力较大，并且设备可以根据来水量连续不断的多级（2泵同时）交替运行，可以满足连续排出大量污水和杂物的要求。 |
（二）按设备的安装位置选型
|
内置式 |
安装在预留的设备坑内或地下室均可。 （1）设备坑内安装：放置设备的同层需排水时，必须安装在预留的设备坑内； （2）同层地面安装：放置设备的同层没有污水产生、只需排除上层产生的污水时，应在地面上预制设备基座（基座尺寸参照“安装尺寸表”），然后将设备放置在基座上；没有条件是也可安装到同层地面上。 |
|
外置式 |
适合安装在地下室地面上。 当地下室安装设备的空间较大，且放置设备的同层没有污水产生、只是排除上层污水时，可选用外置式设备。应在地面上预置设备基座（基座尺寸参照“安装尺寸表”），然后将设备放置在基座上；没有条件是也可安装到同层地面上。 |
（三）辅助水泵的配置
当设备安装在设备坑内或地面基座上时，设备配置有辅助水泵，便于排除意外来水引起的积水，所以应预留辅泵集水槽。
用户配套工作
1、土建作业：应参照“安装尺寸表”中对应型号要求的尺寸预留设备坑或设备基座，辅泵集水槽设在设备出水口一侧的角处（适宜尺寸为：长×宽×高=450×350×300），具体位置见对应的“安装示意图”。有单独设备间时不需要浇筑坑口盖板，只需预留爬梯、装修时安装坑口护栏即可；必须加装坑口盖板时，也应等设备安装完成后，再进行坑口盖板的支膜浇筑作业、并预留800×800的人孔。
2、预埋穿线管：在坑内或基座上安装设备，应按照建筑规范相关要求预埋穿线管至安装控制柜的墙面位置。
• 单泵设备预埋3根￠20的穿线管
• 双泵设备预埋4根￠20的穿线管
• 四泵设备预埋7根￠20的穿线管
• 特别说明：当用户选用设备所匹配的水泵电机功率≥4.0Kw时，应预埋￠25的穿线管.
3、电源提供：铺设与设备功率相匹配的三相五线制电源电缆，并引至安装控制柜的墙面位置。
4、管路连接：设备主题安装完成后，给排水专业人员负责将设备的进水管、出水管和换气管与相应的管路对接。
自动控制系统
• 采用PLC（可编程控制器）控制技术
大大增强和提高了控制系统及设备运行的稳定性和可靠性，完全实现无人操作运行。
• 智能化修复故障、多点报警提示
当出现地下室污水量异常、超大杂物堵塞主管路、设备坑积水和动力电源缺相交错相等异常情况时，控制系统可检测识别，并转入异常情况“自动修复运行状态”，只有在不能自我修复后才自动报警提示。

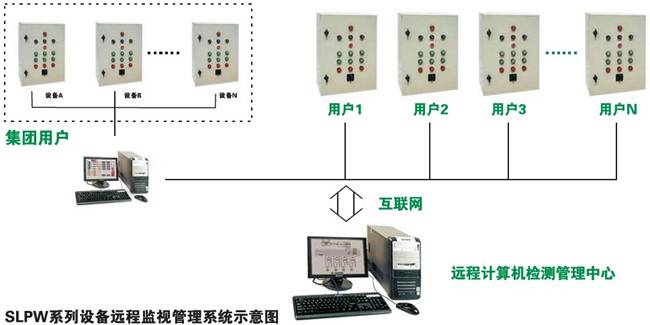

• 实现远程监视操作
可通过BAS数据线，将用户要求的设备运行状态的各类信号传送到监控室，使值班人员足不出户在监视屏上直观了解和操作设备运行状态；用户也可将设备运行状态通过互联网同步显示在金利洁公司计算机上，使售后服务人员准确判断各类异常情况，指导用户及时维护，为用户提供全方位的技术支持和服务，极大降低了设备的管理成本。
