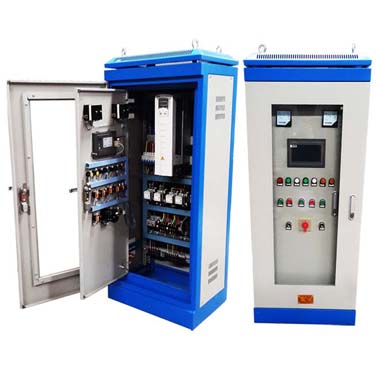

产品概述
SLBK系列变频控制设备是我公司开发生产的新一代节能型供水设备。其核心是交流变频技术和微机可技术。采用瑞士ABB公司变频器或其它知名品牌变频器、智能控制器、压力传感器及本公司的SLS、SLW、GDL、SLJGZ型系列水泵组成闭环控制系统。本设备能自动调节水泵的转速和运行台数，使供水管网的压力保持设定的压力和所需流量，从而达到提高供水品质和高效节能的目的。自吸泵车 空气过滤器本设备可取代高位水箱、水塔等设施及阀门调节等措施，提高供水自动化程度及居民饮用水质量，防止二次污染，是一种理想的现代化供水设备。
产品特点
1. 高效节能
系统能按需设定压力，系统根据设定的压力自动调节水泵转速和水泵运行台数，使设备运行在高效节能的最佳状态。
2. 供水压力稳定
系统实现闭环控制，能自动调节系统压力和设定压力的差值，使系统压力保持恒定。
3. 操作方便、简单
系统由变频器或变频器加智能控制器自动控制，操作简单。
4. 延长电机、水泵寿命
各泵皆为软起动，消除了起动时的冲击电流，延长了设备了使用寿命；各泵循环软起动，使各泵不会因长久不用而生锈或使用频繁而磨损。
5. 完善的保护功能
具有短路、过流、过压、过热、过载等多种保护，水泵运行如有故障，自动停止工作并报警输出；系统具有自检、故障判断、故障记忆、故障显示、自动起动备用泵等功能。
6. 小流量附属小泵自动运行功能
可配接附属小泵，使系统运行在夜间或其它小流量情况下，自动关闭主泵，开启附属小泵，从而避免因开大功率水泵而造成的浪费。
7. 变频调节，有效避免了“水锤”现象。
8. 变频器和控制器的编程与设定方便简单，容易掌握。
9. 配有手动开关控制，可以保证设备的安全连续运行。
10. 通讯串行口能和计算机连接，实现计算机联网直接控制。
应用范围
(1)城市居民生活小区,高层建筑供水,宾馆,饭店较大型建筑生活供水及消防用水；
(2)各类型的水厂泵站,输油管道系统；
(3)供热和空调系统的冷热水循环系统；
(4)老式供水系统(气压,水塔,高水位水箱供水)改造；
(5)污水处理系统；
(6)工业锅炉补水系统；
(7)农业排灌,喷灌及音乐喷泉等。
技术指标
1. 流量调节范围：0-5000m3/h；
2. 压力调节范围：0-2.5MPa；
3. 电机容量控制：二相：AC200V-240V(电源单相AC220V) 0.12-2.2KW 三相：AC380V-480V 0.37-315KW；
4. 压力调节精度：< 0.01MPa；
5. 压力稳定时间：<15S；
6. 控制方式：出口恒压，出口恒温，恒差温，恒差压，给定输出等方式；
7. 运行方式：一用一备，二用一备，三用一备或多台泵组合；
8. 防护等级：IP43；
9. 设计制造符合：JG/T3009-93标准。
结构及原理
1、内部结构图

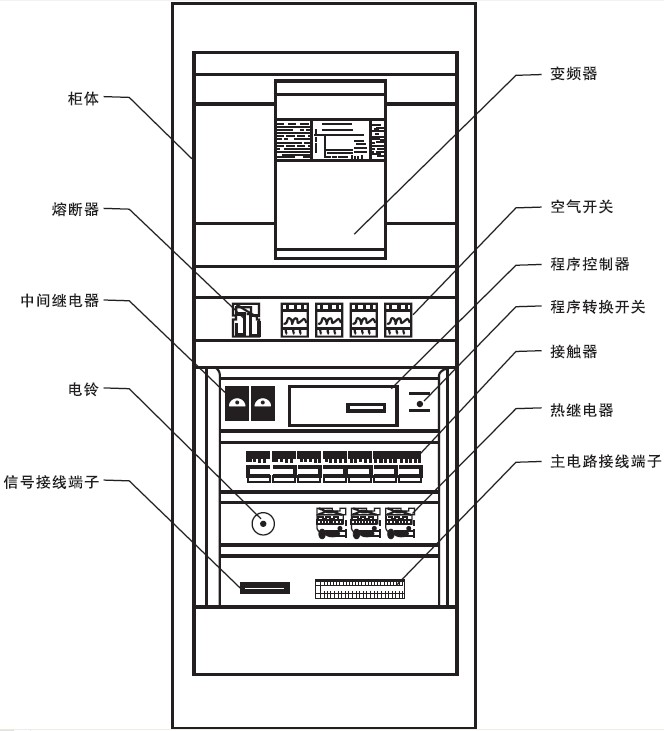

图1 SLBK控制柜内部结构图
2、操作界面

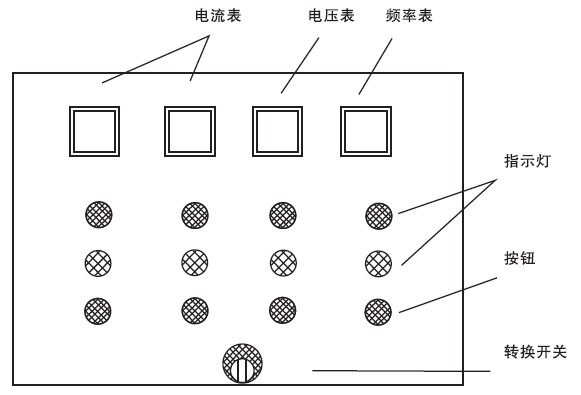

图2 SLBK操作界面示意图
3、工作原理
设备启动以后，电机（第一台）通过开关和变频器输出端U、V、W得到逐渐上升的频率和电压（其上升速度可根据拖动对象和系统的特性预置）而开始旋转并转速逐渐升高（电机的这种启动方式叫软启动），当电机的转速升高到某值即电机转速响应到系统中预先设定的参数（如水泵系统中的设定压力）时稳定其转速而旋转，从而达到系统的平衡。
当系统中的参量增大（如水泵供水系统中用水量增大），上述电机转速不能保持设定的系统设定参数而平衡被破坏，产生偏差，这时柜内的自动闭环控制系统（调节系统）发出信号，使变频器增大其输出频率和电压，使电机转速迅速升高到响应系统设定参数而达到新的平衡。这种过程是连续的动态平衡过程（由于变频器精度很高，其偏差是感觉不到的）。当参数增大到一定范围，电机转速随之响应到其额定转速，这时系统参量再增大，电机再无法响应其参量变化时，系统中设定的参数无法保持。这里设备内的自动闭环控制系统发出下极限信号。通过开关系统和控制系统启动第二台电机投入运行。当系统参量减少，变频运行的电机通过闭环系统和变频器响应其转速下降，转速下降到极限仍不能满足系统参量变化，自动闭环系统发出下极限信号，停止工频运行中的一台电机，这时变频运行电机立即响应到相应的转速。如此循环，该设备可控制1~7台电机。控制柜原理框见图3。

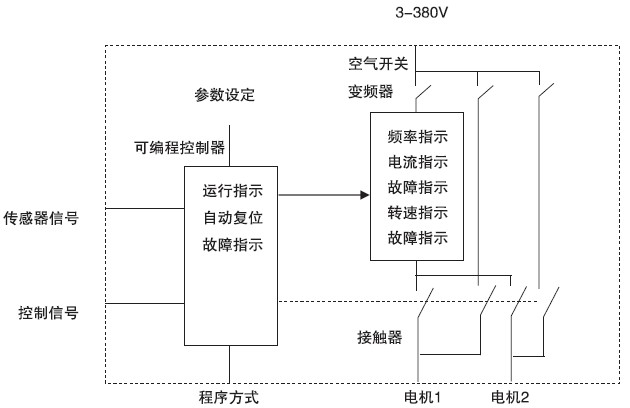

图3 控制柜原理框图
4、变频调速原理
交流感应电动机的转速公式：
N=60f1 × (1-S)/P
式中-N：电机转速 f1：定子供电频率 S：转差率 P：电机极对数
由公式可见，如均匀地改变电机定子供电频率f1，则可平滑地改变电机的同步转速。在许多场合，为保持在调速时电机的最大转矩不变，需维持电机的磁通恒定，因此要求定子供电电压也应作响应的调节。VVVF变频器即兼有调频、调压两种功能。

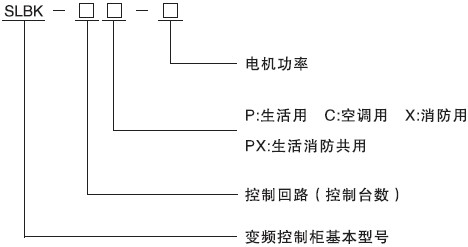

型号意义
安装调试
1、安装
检查控制运输、搬运过程中，柜内的元器件端子等是否有松动、脱落现象，发现后及时紧固好。
控制柜的安装位置须考虑操作、维护和本身的散热条件等情况。
将控制柜搬放就位、放平，使其底座垂直于水平位置（允许偏差5mm），并且用4只Φ12mm的螺钉固定，控制柜应平整，不应有附加机械应力。

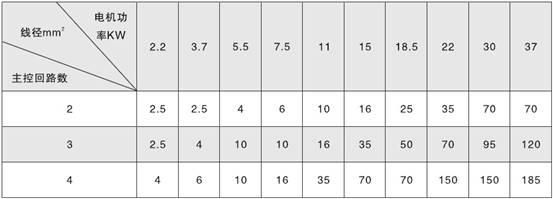

将电源线从柜体底部进线口引入，接于L1、L2、L3、N上，引入电源线的截面积应符合下表规定：
将电机线从控制柜底部接入；按电机序号依次接线；
信号控制线建议用RVVP型聚乙烯绝缘屏蔽扩套线屏蔽层接地；
根据电机功率，调整热继电器的相应电流整定值。
2、调试
向控制柜送电，检查电源电压是否符合设备的技术要求（3 ~380V）；
脱开负载，分别试验手动/自动的工作状态、指示、接触器动作是否正确，一切正常后方可接负载；
将工作方式开关置于手动；并合上空气开关；分别手动启动各电机，检查电动机的转向是否正确；
将工作方式开关置于自动方式，选择适应的程序方式，检查变频器工作、电流、电机的切换过程、转向是否正确；
以上步骤完成后，可根据需要设定工作参数，则可以投入正常运行。
使用维护
本控制柜使用运行时，一定要按照各开关的操作顺序开机或停机，其顺序为：选择工作方式→自动状态/手动状态→选择程序方式（自动）→设定参数（自动）→启动；
正常使用时，不要断开各空气开关；
控制柜内各接触器、继电器的动作顺序已经调好不要随意改动；
控制柜在运行当中，如需改变运行方式或运行程序，必须将设备完全停止后，再操作开关；
本控制柜内变频器、可编程控制器、调节仪内的各调整开关及旋钮出厂时调节好，用户不要随意乱动；
定期检查配线端子（尤其是变频器）有没有松动，电线是否损坏；
控制柜在使用中发现接触器、继电器等元件欠电压，铁芯有特殊噪声时，应将工作面用防锈油擦净，重新涂上清洁的防锈油脂；
柜内的开关、接触器、继电器等元件定期维护、清刷灰尘，以保持元件的绝缘水平和导电性能；
柜内的各触头系统，特别是主回路触头系统遇到短路电流分断或停机后，必须认真检查并注意到：
①各开关、接触器处于断开位置，进线电源必须断开；
②触头系统、保护罩上的灰痕用酒精擦清；
③如触头系统的触头厚度小于规定的尺寸时，必须更换元件。
元器件更换时，尽可能采用原型号元件；
更换印刷电路板上的零件时，需有经验的维修人员进行，如果需要更换印刷电路板上的零件时，请与制造单位联系。
定货须知
1、供应范围
SLBK型系列多功能电机变频调速电气控制柜可根据用户要求供应。
SLBK型系列多功能电机变频调速电气控制柜；
传感器总成；
随机文件（产品合格证、图纸、电气控制箱说明书、变频器说明书、PLC说明书）
2、定货须知
由于本设备规格繁多，使用技术要求较高，如订货时不填写清楚，将会造成不必要的麻烦和损失，因此，用户在订货时，请在“SLBK型系列多功能电机变频调速电气控制柜谈用户技术要求记录单”上认真填写。
本企业为了保证产品质量，实行三包，在保修期内（自提货出厂日起一年）属于产品质量免费保修；属于用户损坏，按情况优惠收费。
备注
本企业可根据用户的实际需要订制特殊电气控制柜。具体细节联系公司技术部。
