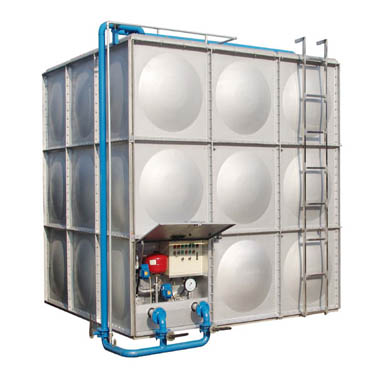

产品概况
SLXSW系列智能箱式泵是我公司在原有的无负压供水设备基础上升级而来的，具有对自来水自动保压的新一代环保、节能型叠压供水设备。
与无负压等传统供水设备相比，它具有节能、无污染、节地等优点，这种供水方式已逐渐被人们所接受，也将成为二次供水技术发展的必然趋势。
叠压供水技术经过这几年的发展与应用已逐步走向成熟，随着这种技术的不断向前发展，新的研究课题又摆在了人们面前，目前的叠压供水设备大多存在以下问题：
1、对直供区无有效保护，叠压供水设备在使用时应绝对保证直供区或周围其他直供区用户的用水不受任何影响，目前的其他叠压供水设备很难做到这一点。
2、使用局限性大，目前的叠压供水设备在使用时，对自来水进水的依赖性比较大，它的使用是有条件的，也就是其进水量必须远远大于需求量，设备才能正常工作。
3、调峰能力不强，这是由于常规的叠压供水设力由于其补偿罐的容积很小，一般1个立方都不到，如市政资源不充足或长时间波动时，这时整个供水系统就会受到影响，甚至是设备停机用户没水用。
4、机组效率不高、噪音大，这主要是制造厂家选用的是常规泵配套叠压供水设备。由于此供水方式有其特殊性，这种配置易造成水泵电机发热等导致设备故障，同时运行噪音比较大。
SLXSW系列智能化箱式泵站是上海舜隆泵业针对以上问题最新研发成功的新产品。
型号意义
技术参数
1、流量范围：≤2000m3/h
2、压力范围：≤2.0MPa
3、控制水泵单台电机功率：＜185kw
4、压力调节精度：＜0.01MPa
5、环境温度：0～+40℃
6、相对温度：90%以下（电控部分）
7、电源：380VX（1+10%）50Hz±2Hz
8、补偿能力：0.1m3-1000m3
9、防护等级：控制柜（IP30)、水泵及其他（IP44)
10、执行标准：Q/OAJU3-2007
系统原理
工作原理
智能化箱式泵站是上海舜隆泵业机械有限公司独家开发的，采用常压水容器进行补水的叠压供水设备。设备应用了舜隆泵业进水自动保压技术，高效节能技术和防倒流等新技术，其工作原理如下：
设备安装完毕时先根据当地自来水公司规定的保护值在保压装置上设定保压值（此值由自来水公司监控）：当打开自来水进水阀门时，自来水在满足使用的同时通过浮球阀向常压水容器补水。
当自来水进水压力能达到用户使用要求时，设备处于停机状态，自来水通过直供管直接向用户供水；
当自来水管网压力不能满足用户使用要求时，设备自动变频启动，在自来水原有的压力基础上，按差多少，补多少叠加增压供水，既满足了用户恒压供水的要求，同时又实现了节能运行的目的。
当系统检测到自来水进水压力不足降到设定的保护值时，保压装置自动关闭自来水进水，系统自动转为由常压水容器补水，当系统检测到自来水压力恢复到允许叠压运行的设定值时，保压装置自动打开，系统又回到自来水直供或叠加增压供水的状态，以此达到绝对保证自来水管网直供区压力不受任何影响，同时又能保证用户用水不受任何影响。
如果自来水进水压力一直处于高位状态，也就是没有产生降压，这时为了保证常压水容器中储存的水一直保持在新鲜状态，系统可以设定几段模拟时段，或当系统处于高峰供水时段时，控制系统自动关闭自来水进水总管的电动阀门，关闭自来水进水。这时系统直接由常压水容器进行补水，这样既保证了用户用水不受影响，又能保证常压水容器中储存的水保持循环状态，从而保证水质新鲜、洁净，还可以对自来水在高峰供水时起到调峰作用。
设备正常工作时倒流防止器和自来水进水连接的一端压力高于倒流防止器和水泵进水口连接的一端，当倒流防止器和水泵进水口连接一端的压力高于和自来水连接的一端时，利用水力控制原理使用倒流防止器立即关闭，从而达到绝对保证用户系统中的水不会回流到自来水总管。当倒流防止器出现异常排水和泵房进水时，报警装置自动将此信号传给控制系统，控制系统接到此信号后立即发出报警信息，并自动关闭设备进水电动阀。
由于叠压供水的特点，他可以在自来水压力的基础上叠加增压供水，当信号采集系统出现故障或干扰后，就有可能使出水管的压力超过系统额定压力，超压保护装置采用机械控制模式。当系统出现超压现象后，超压保护装置自动将开关量信号传到控制系统，从而杜绝超压现象的发生。
控制系统将设备各种运行数据，由模拟量信号转化为数字量信号，并将这些数据储存在固定位置，或通过通讯接口将这些数据发送到用户监控系统中心，从而达到远程监控的目的。
系统优点、特点
1、直供区自动保压：当自来水进水管网低于保护值时自动开启保压功能，设备改为由泵站常压水容器补水，绝对保证直供区不受任何影响。
2、使用范围广：由于系统采用了常压水容器补水，设备对自来水进水资源的要求不高，各种进水条件下都可以使用。
3、调峰能力强：泵站常压水容器的调节能力可根据用户现场实际需求进行配置，不论自来水进水怎么变化，甚至是当自来水停水时也能保证用户用水不受影响。
4、机组效率高、噪音低：泵的高效范围非常宽，流量在10%－100%的额定范围内变化，扬程不变时，泵处于高效点运行，噪音低于65dB(A)。
5、水头损失小：系统配置的专用倒流防止器，其水头损失不超过3m。
6、供水安全：当倒流防止器异常时，倒流防止器会自动关闭，自来水进水并发出报警信号；当泵房出现积水超标时，系统自动报警。（选配）
7、节约设备总投资：不用建水池或无的那个水箱，泵站储备量也不需按国家标准规定的日用水量25－40%进行设置，节省大量的土地资源，节约总投资约为50%左右。
8、节电：可充分利用自来水管道的压力叠加增压，差多少，补多少，自来水满足要求时，设备停止工作，节能效果极其明显，可达30%－80%。
9、控制系统先进：设备应用模糊控制、集成控制等当今世界的先进技术，格局叠压供水的原理和特点开发了专业的控制软件系统，并具有强大的远程监控能力及手机监控功能。
10、清洁无污染：过流不见采用食品级不锈钢（SUS304）或食品级电泳渗透处理技术，无二次污染。
功能简介
1、进水自动保压功能
当进水管网压力降到规定的设定值时，进水保护系统自动启动，当自来水压力恢复到允许的叠压值时自来水进水保护自动解除。（保护压力设置要求可由自来水公司监控调节）。
2、叠压供水功能
设备运行时按系统要求利用管网原有压力叠加增压，差多少补多少。
3、稳流补偿功能
当自来水进水量不足时，泵站常压水容器中的储备水自动补偿到用户管网系统中，满足用户用水需求，保证用户使用不受压力波动影响。
4、小流量保压功能
当系统处于供水低峰或夜间无人用水时，系统自动转为小流量控制模式，减少主泵的启动次数，达到更好的节能效果。
5、自动切换、互为备用功能
为了保证每台泵都有足够的休息时间，系统设置了定时切换功能（时间可调），工作泵工作时间达到设定值后自动切换到下一台泵工作，一次循环，保证每台泵的工作时间一致，同时工作泵出现故障时，备用泵自动投入运行，保证供水不受影响。
6、启停功能
设备具有手动、自动等控制功能。
7、保护功能
设备具有过压、欠压、缺相、短路、过流等故障报警及自动保护功能。
8、超压保护功能
设备运行过程中，如果用户管网系统出现异常的压力超高现象，系统自动停止并报警，超压报警解除后自动恢复运行。
9、显示功能
系统设有电源、电流、电压、启停状态显示，故障声光报警等功能。
10、防倒流功能
系统配置了专用倒流防止器，绝对保证设备不出现回流污染，同时其水头损失小于3米，节能效果更佳。
设备选型
1.实际工程所需要的供水压力、流量应由设计院计算决定。
2.实际工程所需的压力位设备额定供水压力。
3.一般常压水容器的储备能力按设备额定流量1小时进行配置，也可根据用户要求进行配置。
4.控制系统中元器件分为国产和进口两类。
5.设备材质为符合食品卫生要求的材料；如客户有特殊要求，作为订货合同附件。
6.学校、宾馆等用水量高度集中的地方，应根据实际用水点的多少进行最大小时流量计算。
7.泵站尺寸可按用户要求进行设置。

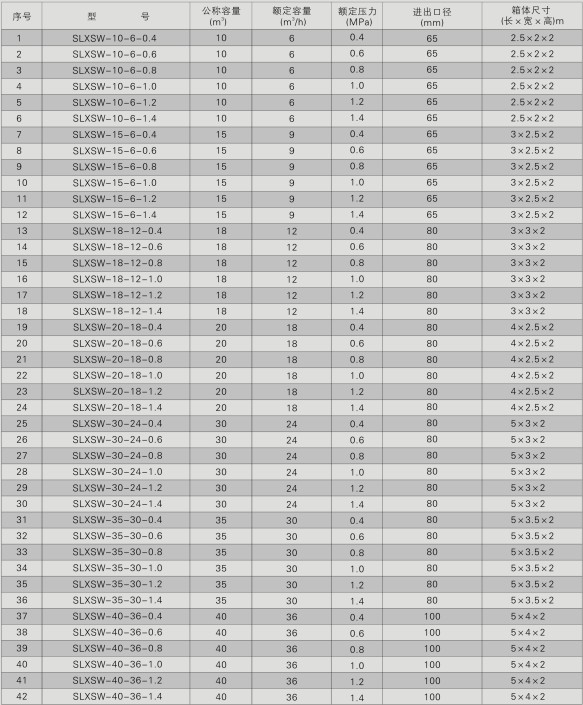

选型表
