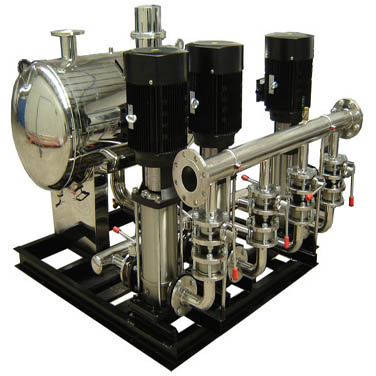

SLZWL系列智慧型无负压增压稳流给水设备

    描述

    产品概述

    SLZWL系列智慧型无负压增压稳流给水设备是我公司专业技术人员在传统给水设备的基础上开发的一种直接与自来水管网连接、且对自来水管网不产生任何负作用的成套给水设备;突破了传统的供水方式离不开蓄水池,蓄水池中的水一般由自来水管网供给,这样有压力的水进入水池后变成了零,造成大量的能源白白浪费。智慧型无负压增压稳流给水设备,它可以完全取代蓄水池,能充分利用自来水管网的压力直接供水或间接供水,避免了能源的二次浪费和二次污染,大幅度节省了基建投资并缩短了施工工期,智慧型无负压稳流给水设备由智慧型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路、基座等组成,适用于一切需要增高水压、恒定流量的给水系统。

    无负压恒压变频供水设备是由无负压装置和恒压变频设备组成的供水设备。无负压装置分为开式和闭式,开式流量调节器为不锈钢水箱(称箱式无负压设备),闭式流量调节器为不锈钢无负压罐(称罐式无负压设备)。将系统设备串接在市政自来水管网压力不足的地方,设备通过压力传感器检测出口压力,将检测值和设定值进行比较,运算出在市政自来水管网的原有压力基础上需要增加的压力值,确定水泵投入运行台数和变频器输出功率(反应到电机及水泵为转速)以符合用水曲线实现恒压。无负压变频恒压供水设备最大限度地利用了市政自来水管网的原有压力,对市政自来水管网不产生负压,用不锈钢水箱或无负压罐取代老式水池,减少了用水二次污染,是供水领域新一代节能产品。



    产品特点

    1、无需建水池—节能、节资 无负压增压稳流给水设备经济卫生、节能效果显著,实践证明:使用智慧型无负压稳流给水设备可节省50%以上的兴建水池费用,与其它供水设备相比可节电20%~40%。

    2、安装简单,节省占地面积 无负压增压稳流给水设备既可配置卧式稳流罐,亦可配置立式稳流罐两种稳流罐具有不同的特点:卧式稳流罐占据空间小;立式稳流罐占地面积小。稳流罐的制造、检验均符合GBl50《钢制压力容器》的规定,但因罐内不储存压缩气体,所以不须列入压力容器的管理范畴。产品符合上海市食品卫生标准;

    3、用途广泛、适用性强 无负压增压稳流给水设备可作生活供水用,也可作消防供水用。可配置任意型号的水泵,当设备用于消防时,宜配备消防专用水泵;

    4、功能全、智能化程度高 无负压增压稳流给水设备采用了先进的变频控制技术。具有软启动,有过载、短路、过压、欠压、缺相、过热和失速保护等功能在异常,情况下能进行信号报警、自检、故障判断等,还可根据用水量的高低自动调节供水流量;

    5、产品先进、质量可靠 无负压增压稳流给水设备使用的配件。经过了诸多生产厂家的筛选,具有可靠的质量保证,产品中的关键零部件,如:电机、水泵轴承、变频器、断路器、接触器、继电器等还采用了国际、国内名牌产品;

    6、个性化设计、独树一帜 负压增压稳流给水设备可根据自来水管网压力稳定情况,配置小型气压罐,避免水泵频繁启动,以延长设备使用寿命,其蓄能、稳压性能更加显著。



    工作原理

    设备投入使用,自来水管网的水进入稳流罐。罐内空气从真空消除器排出,待水充满后,真空消除器自动关闭。当自来水管网压力能够满足用水要求时,系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水要求时,系统压力信号由远传压力表反馈给变频控制器,水泵运行,并根据月水量的大小自动调节转速恒压供水,若运转水泵达到工频转速时则启动另一台水泵变亥运簧:水泵供水时,若自来水管网的水量大于水泵流量,系统保持正常供水;用水高峰时,若自来水管网水量小于水泵流量时,稳流罐内的水作为补充水源仍能正常供水,此时,空气由真空消除器进入稳流罐,罐内真空遭到破坏,确保了自来水管网不产生负压,用水高峰过后,系统又恢复到正常供水状态,当自来水管网停水,造成稳流罐液位不断下降,液位探测器将信号反馈给变频控制器,水泵自动停机,以保护水泵机组。夜间小流量供水且自来水管网压力不能满足要求时,气压罐可以贮存并释放能量,避免了水泵频繁启动。



    适用范围

    居民生活用水:如高层建筑、居民水区、别墅等

    公 共 场 所:如医院、学校、体育馆、高尔夫球场、机场

    商 用 化 大厦:如宾馆、写字楼、百货商场、大型桑拿浴等

    灌 溉:如公园、游乐场、果园、农场等

    制 造 业:如生产制造、洗涤装置、食品工业、工厂

    其 他:水池及其它形式供水的改造



    变频范围


    调节水泵的转速来保持管网压力恒定,在系统出水管路处检测到的压力小于水泵的启动压力值时,能够自动调节水泵转速使出口压力恒定。水泵达到工频转速运行但压力达不到设定压力时,系统按顺序启动P2、P3水泵;随着用水量的减少,出口压力上升,水泵的转速逐渐降低,如果水泵转速降至系统设置的最低转速,系统按P3、P2、P1停止水泵运行。



    功能特点

    无负压

    - 系统与市政自来水管网直联取水加压运行不会造成市政自来水管网出现负压。

    - 高品质智能型电脑控制。

    - 专用自主开发,具有多样化功能,能够提供尖端水转的精密控制,已经达到世界领先水平。

    借压(或叠压)

    - 设备在运行时借助市政自来水管网的压力,幷在此基础上增压,与从普通蓄水池吸水相比运行时可减少泵台数或降低转速而达到节能目的。

    保持恒压压力

    - 设备实时通过压力传感器检测出口压力,将检测值和设定值进行比较运算,确定机电及水泵投入台数和变频器

    - 输出频率(反应为电机及水泵转速),以实现恒压供水的目的。

    停电不断水

    - 供电线路停电时,系统通过设备及旁通等手段实现停电不断水,即停电时系统自动切换为市政自来水压力供水。

    高度自动化

    - 系统能实现全自动控制,具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停车,瞬间跳闸保护等功能。另可根据用户需求配置人机界面,可视化远程调整、检测和维护。

    卫生

    - 过流部件均采用不锈钢等食品级材料制造,符合国际涉水卫生规范。

    - 箱式无负压装置能确保水箱内贮水通过用户用水每天自动更新,罐式无负压装置实时置换,确保用水卫生。

    节省投资

    - 系统没有蓄水池等土建贮设施,节省了占地面积,降低了建筑承载负荷,因而大大降低了投资费用。

    节省运行费用

    - 系统保证管道恒压是根据用水量的变化调整投入台套数和运转速度,用水量大时投入功率大,用水量小时投入功率小。小用水量时(如夜间)系统由小功率泵变频调速恒压供水。系统一直在高效率点运行。因而大大降低了运行费用。可节约能源60%以上。

    - 如市政管网有一定的压力,运行时只需在市政压力基础上补压即可。与传统具有蓄水池的供水设备相比达到同样的效果而从电网吸取的功率较小。节能效果十分显著。

    - 系统全自动运行无须转入值守;又因没有蓄水池等土建蓄水设施,也没有水质处理仪器,免去定期清洗及消毒等工作。故进一步降低了运行费用。



    触摸屏型恒压变频控制器

    - 自行开发的触摸屏型恒压变频供水设备,比以前的恒压变频供水设备节约电能37%。

    - 该产品特别适用于功率大、流量变化大、启动频繁的场所,系统运转效率高,节电效果明显。

    1. 变频器控制移动方式

    一台变频器起到多台变频器的效果并节约电力及软启动水泵。

    直启动电流为额定电流的200~300%

    用水量增加

    水泵1

    水泵2

    水泵3

    0-33%

    变频运行

    33%-66%

    工频运行→

    变频运行

    66%-100%

    工频运行→

    工频运行→

    变频运行





    用水量减少

    水泵1

    水泵2

    水泵3

    100%-66%

    工频运行←

    工频运行←

    变频运行

    66%-33%

    工频运行←

    变频运行

    33%-0

    变频运行



    2. 变频器控制固定方式

    变频器控制固定在一台泵上运行,直启动时会发生启动电流过大及压力波动大。

    直启动电流为额定电流的500-600%

    用水量增加

    水泵1

    水泵2

    水泵3

    0%

    变频运行

    33%

    变频运行

    → 工频运行

    66%

    变频运行

    → 工频运行

    → 工频运行





    用水量减少

    水泵1

    水泵2

    水泵3

    100%

    变频运行

    → 工频运行

    → 工频运行

    66%

    变频运行

    → 工频运行

    33%

    变频运行



    变频器控制移动方式和交替运行方式的差异

    交替运行

    水泵1

    水泵2

    水泵3

    最初启动时

    (1)变频运行

    (2)工频运行

    (3)工频运行

    再启动时

    (3)工频运行

    (1)变频运行

    (2)工频运行

    再启动时

    (2)工频运行

    (3)工频运行

    (1)变频运行

    交替运行是恒压变频供水的基本功能,所有水泵停止后再启动时最初启动的泵变频调速运行,改泵为主泵。每次启动或任意设定时间内交替启动主泵以防止某台泵启动频繁。

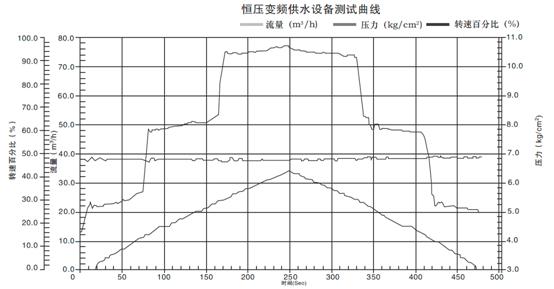

    变频器控制系统运行性能测试曲线(50Hz)

    利用智能型控制器,在流量季度变化下保持恒压,可以看出变频供水系统具有提高最合适的供水条件的优越性能。

    性能测试:恒压变频供水系统

    容 量:100LPM×68×3台

    控制方式:变频恒压控制

    型 号:CDLF-60

    压力罐容量:100L

    启 动 方 式:直接

    日 期:2011-10-12

    时 间:09:56:04

    测试时间:8分钟

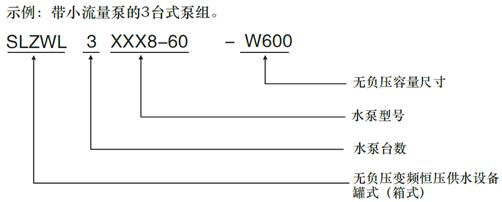

    型号意义


    ※注:压力罐的标准压力等级为10bar,10bar以上订货时须注明



    使用环境

    控制方式

    变频控制

    安装场所

    室内

    温度环境

    +5℃~+40℃

    输送液体

    清水

    液体温度

    0~70℃

    最高使用压力

    (吸入压力+水泵关死点扬程)

    20kg/cm2

    最小吸入压力

    0.2kg/cm2

    允许吸入压力

    受到最高使用压力限制

    水泵

    立式/卧式多级离心泵

    水泵组合台数

    2~6台

    电源

    三相×220/380V×50Hz

    吸入、输出管

    不锈钢钢管

    无负压恒压变频供水设备示意图




    控制柜主要特点

    用成熟的技术和丰富的经验,自主研制和开发的尖端技术产品(控制器),适用于变频器控制移动方式,按用水量的变化,精力控制供水压力的恒定具有中、英文菜单,操作简单,具有远程控制接口。

    常规产品性能

    选 项

    型 式

    运转方式

    自动、手动

    LCD显示

    中文LCD(256*128,6列20字)

    变频器

    1HP~60HP(50HZ或60HZ)

    压力传感器

    2线,4~20mA,0~25Bar

    远程控制

    RS-232C/RS-485,系统选项开放

    ※特殊要求可与本公司联系

    主要控制功能

    主 要 功 能

    内 容

    变频器控制移动方式

    在菜单内选择变频器控制移动方式或固定方式

    LCD液晶显示屏

    利用宽屏LCD画面显示各种信息

    中、英文LCD显示

    操作简单

    操作界面选择

    中、英文菜单选择

    最新PID控制

    最新的高性能控制系统

    水泵按顺序运行

    水泵按顺序运行及停止

    防止水泵空转

    进水管缺水时水泵停止运转,系统报警。

    能越过故障泵运行

    水泵发生故障时,系统能自动启动下一个正常泵运行

    防粘住功能

    系统能自动定期试运转水泵,防止水泵长时间停止造成的粘住

    防止电机过电流现象

    防止启动时电机电流超过设定值

    防止电机过热

    利用在电机上的温度开关自动停止水泵

    防止异常高压

    利用压力传感器能防止压力异常升高

    定时运转

    按要求设定运转时间,节约能源

    自诊断运行

    具有实时监控功能能诊断出各种故障

    高压报警

    超过设定的压力、设定时间时自动停止水泵幷报警

    低压报警

    所有水泵工频运行时还达不到设定压力值时报警

    显示偏差调整

    LCD显示运行压力与压力表指示压力值不一致时可调整

    运行内容记录并存储

    各种运行状况记录并保存

    报警内容显示幷存储

    各种警报内容显示幷保存

    应急措施

    变频控制发生故障时可切换到手动控制上或自动转入压力控制方式

    交替运行

    运转一定时间后主泵自动替换运行,实现水泵均匀使用

    幷联组合运行

    最多能幷联6台水泵



    压 力 罐

    压力罐的选型

    压力罐的容量是根据水泵流量、扬程及启动频率来选型

    压力罐的压力等级根据系统压力选定。

    1. 有效容量(VESP)计算

    VESP=16.5×Q/n     Q:水泵流量(LPM)    n:启动频率( 次/h)

    2. 根据水泵启、停特性计算出有效容量系数(Z)

    Z =(Pi+1.033)/(Pf+1.033)

    Z(有效流量系数)=已知水泵启、停压力条件下,压力罐有效容量使用率的比值

    Pi(水泵启动压力)=实际扬程+管路损失+系统必需压力

    Pf(水泵停止压力)=一般在(Pi+1.0~2.0kg/cm2)

    3. 从VESP计算出压力罐容量VT

    VT=VESP/Z

    压力罐的工作原理


    水泵刚运转时,先给压力罐补满水,随着压力增大达到设定压力后,水泵停止。


    刚开始用水时由压力罐供水,压力罐内部压力逐渐减小,这时候泵变频供水。


    供水量小或停止用水时,水泵继续向压力罐补水,直至达到设定压力之后泵停止。

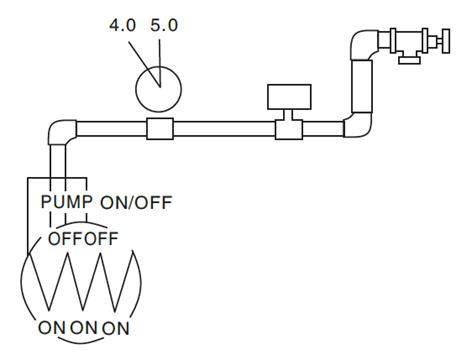

    无压力罐时系统运行状况


    水是非压缩性的流体,少量的水流出或流进压力会急剧变化,加压供水无压力罐或压力罐容量小时,用水量的变化会使水泵频繁启动,造成压力控制器、继电器、接触器等故障率大大增加且造成泵和电机较大损伤损失,可靠性降低。
