SLZWL-II系列无负压智能给水设备的研发背景
SLZWL-II系列无负压智能给水设备具有节能、节水、省地、省材、环保等显著的社会效益和经济效益。是一项利国利民，值得大力推广的技术产品。舜隆生产的SLZWL-II系列无负压智能给水设备，承蒙广大客户的关照和厚爱，数年来取得了傲人的业绩。然而，我们并不满足已有的成绩，而是秉承着“在创新中求发展”的战略思想，多年来从未间断对无负压智能给水设备的技术研究。2012年，我们提出了开发新一代SLZWL-II系列无负压智能给水设备的目标。以“管网绝对安全”、“提升用户用水质量”和“节能最大化”为研究方向，开展了“水泵叠压适应性环节的研究”、“水泵叠压工况及动态特性研究”、“水泵叠压运转节能最大化的研究”等多项理论研究和实验，成功推出了突显科技含量的高品质的SLZWL-II系列无负压智能给水设备产品。
SLZWL-II系列无负压智能给水设备的概述

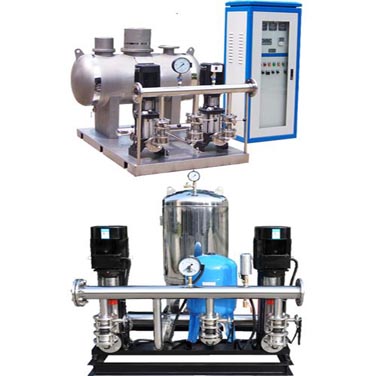

SLZWL-II系列无负压智能给水设备由不锈钢管路、高性能水泵、不锈钢稳流罐、负压消除器、不锈钢连接件；电气控制部分由信号采集传感器、传动元件变频器、中央处理器PLC、数值处理系统、人机对话界面触摸屏（可选）、远程通讯系统（可选）、外围控制回路和其他执行元件等。
SLZWL-II系列无负压智能给水设备的执行标准
GB/T26003-2010
CJJ140-2010
CJ/T265-2007
SLZWL-II系列无负压智能给水设备的应用范围
1、新建住宅小区及楼宇等生活用水；
2、已建有水池、水箱的供水系统为了根除水质污染的彻底改造；
3、原有气压供水、水箱变频调速智能给水设备改造；
4、已应用第一代无负压智能给水设备；
5、城镇管网供水压力较低必须严格要求智能给水设备在限制流量以下用水，或要求“根本不产生负压，而不是产生后再去消除”的场合；
6、工矿生产和生活用水；
上述六种应用范围，其单台设备流量应控制在5~48m3/h范围内；
7、城镇管网供水系统，长距离供水中间加压泵站，区域化供水管网加压站，高位地域集中供水加压站（流量可在5~3000m3/h范围内）。
SLZWL-II系列无负压智能给水设备的使用环境
1、流量范围：5~3000m3/h；
2、压力范围：0~2.5MPa；
3、电机功率：0.37~280KW；
4、电源：380V±10%；
5、环境温度：0℃~40℃；
6、相对湿度：温度20℃时，不大于90%；
7、海拔高度：不应超过1000m；
8、设备安装的地点，应无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽；
9、电控柜的设置要求：
（1）柜底应高出地面0.1m；
（2）柜顶距屋顶（板顶）的距离不小于1.0m；
（3）柜后壁距墙面应有0.8m的通道；
（4）管路系统应在最低处设泄水装置。
SLZWL-II系列无负压智能给水设备的型号说明
例：舜隆卧式无负压智能给水设备，额定供水流量为24m3/h，设备扬程为72m，卧式稳流罐直径为600。
型号表示为：SLZWL-II-24/72-600W
SLBKJ智能给水设备控制柜的型号说明
例：舜隆无负压智能控制柜，单台主泵功率为11KW，一控二，手动控制直接启动，无小泵，西门子PLC，带双变频ABB变频器，威纶触摸屏，卧式罐，带PGRS远程监控功能。
型号表示为：SLBKJ-2-11-002-SAW-WY
SLZWL-II系列无负压智能给水设备的设备的配置说明
1、向客户推荐性能价格比最佳的配置（标准配置）为：
（1）优先采用两台泵配置（1用1备型），单台泵运转可满足用户最大流量，并能在最大流量的变化范围内高效、低耗、安全地连续运转。两台泵24小时定时切换运转，避免备用泵死水污染水质。功率7.5KW（含7.5KW）以下不配稳压泵。
（2）优先推荐选用舜隆泵业不锈钢的高效率立式多级泵，性价比好、售后服务无忧。
（3）管件、阀门等全套采用食品级不锈钢材料。
（4）推荐选用世界一流品牌的变频器、可编程控制器（PLC）及控制器等硬件和SLZWL-II高可靠软件组成的实用性强的控制系统。
2、可供客户选用的配置：
（1）可根据客户的要求配置“格兰富”或“A.P.G”等国际品牌水泵。
（2）可根据客户的喜好使用彩色或单色触摸屏人机对话的配置。
（3）可根据客户需要选用ABB、丹佛斯、西门子等国际知名品牌的变频器和控制器件。
（4）可根据客户要求配置网络连接或远程监控系统。
3、根据不同客户群体的需要，可分为三种类型：
（1）经济型
其配置如下：
a.主泵和稳流泵均采用舜隆泵业轻型立式不锈钢多级泵；
b.稳流罐为食品级不锈钢材质；
c.成套附件系统所有过流部件和阀门均采用不锈钢材质，连接件均为不锈钢卡箍式或法兰连接；
d.智能控制系统主要元器件：变频器为ABB，可编程控制器PLC为西门子或欧姆龙，其他元器件为国产优质品牌。控制柜的显示系统为数显式的电流表和电压表。
（2）智能型
其配置如下：
a.主泵和稳压泵均为舜隆泵业轻型立式不锈钢多级泵；
b.稳流罐为食品级不锈钢材质；
c.成套附件系统所有过流部件和阀门均采用不锈钢材质，连接件均为不锈钢卡箍式或法兰连接；
d.智能控制系统的显示系统由人机界面的触摸屏来显示，控制系统的主要元器件均为优质进口品牌。
（3）超高效型
其配置如下：
a.主泵和稳压泵采用配置高效节能的永磁电机、舜隆泵业轻型立式不锈钢多级泵或国际品牌水泵；
b.稳流罐和成套系统等同智能控制型配置；
c.智能控制系统，其所有元器件均为进口优质品牌，并且配置双变频器、远程监控、手机报警等一系列功能，控制系统的显示部分用彩色触摸屏人机对话的配置。
SLZWL-II系列无负压智能给水设备的特点及优点
绝对确保管网安全
采用“根本不产生负压，而不是产生后再去消除”的智能化控制技术，自动控制水泵工况和水体流态，在满足管网制约条件下连续运行，具有保证管网安全和运行稳定，不会超量取水更不会负压下抽水，不会使得管网供水压力徒升徒降，不波及相邻用户的正常用水。特别是该项技术更好地抑制和控制“瞬变流负压”的产生，避免了管网压力振荡、冲击、回流等影响。
用水舒适性好
采用智能控制技术，使自控系统的动态特性品质精良，大大提高了供水平稳。确保水流稳定、连续、水体透明，不会产生水流忽大忽小、溅射、喷气、喘震、水管振动噪声以及冷热水难调、含气浊水感、冲刷管路的浊水等现象。
安全可靠性高
高品质硬件和高可靠性软件构成的分散功能式控制系统，实现了无水流冲击、无电流冲击、软启动、软停止、平滑调速、防超压、防水锤、无瞬间断水的台数切换、无频繁切换、电路通断无火花、仪表损坏及断线不失控等功能，保证了设备运转安全可靠，故障率极低，可长时间免维修。同时故障自动诊断和自动处理技术可保障在无人工干预下自动连续供水不间断。
节能最大化
水泵机组节能最大化是通过有效叠加管网压力，出水压力最优化设定，减少超流量出水以及提高水泵运转效率，提高电机、变频器工作效率，提高功率因素等多项技术成果的综合应用和系统优化而实现的。与传统供水相比节电更显著。
SLZWL-II系列无负压智能给水设备的选型原则
无负压智能给水设备的选型是根据自来水进水量（由自来水管径、压力、长度等条件确定）、顾客实际用水量、建筑物高度等数据来确定的，并遵循以下原则：
流量均按单位设计，设备型号为常用型号，还可根据客户特殊要求另行设计，设备的流量不包括备用泵流量。
大功率主泵选用给水泵休眠后小流量用稳压泵，根据需要可选稳压气压罐。
无负压罐可以根据客户的实际情况组合。
无负压罐调节容积（V调）应按其进水量和出水量的变化曲线经计算确定，资料不足时，应按下式计算：
V调=Q×△T 式中：v调无负压罐调节容积（m3）；
Q设计流量（m3/h）；△T用水高峰时的持续波动时间（h），一般取△T=3 ~ 5min。
SLZWL-II系列卧式无负压智能给水设备的工作原理图
SLZWL-II系列卧式无负压智能给水设备的工作原理
采用水泵与自来水管网直接相连，用不锈钢稳流罐作为水泵进水储水装置，为了防止管网产生负压，采用真空抑制器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压。自来水进入稳流罐，罐内的空气从真空抑制器内排出，待水充满后，真空抑制器自动关闭。当自来水管网压力及水量能够满足用户用水要求时，设备通过旁通管路向用水管网直接供水；为了防止液位控制和真空抑制器失灵，我们在设备的进水口处加装了压力控制器，实行液位和压力控制双保险。该压力控制器时刻监测市政管网的压力，当自来水管网的压力不能满足用水要求时，系统通过压力控制器给出起泵信号起动水泵运行。若自来水管网的水量大于水泵流量，系统保持正常供水；用水高峰期时，若自来水管网水量小于水泵流量时，稳流罐内的水作为补充水源仍能正常供水，此时，真空抑制器起到消除负压的功能；当压力控制器检测到市政管网的服务压力极端低，或者市政管网停水时，压力控制器会迅速将管网压力情况反馈给控制系统，让控制系统将正在运行的设备缓缓停下来。用水高峰期过后，或者管网服务压力恢复常态，系统恢复正常的运行状态。若自来水供水不足或管网停水而导致稳流罐内的水位不断下降，液位控制器也会给出水泵停机信号以保护市政管网和水泵机组。这样的液位和压力双保险控制杜绝了管网产生负压的水流条件。该设备既实现了增加的目的（且丝毫不会影响管网其它用户水），又节省建水池，水箱的投次，在保证管网水质的同时（无二次污染），又可充分利用管网的原有水压，其节能效果极其显著，可达50％以上。设备全自动智能控制，具有多种保护和控制功能，可实现真正无人值守。
SLZWL-II系列立式无负压智能给水设备的工作原理图
SLZWL-II系列立式无负压智能给水设备的工作原理
SLZWL-II系列立式无负压智能给水设备是指城镇供水管网串接水泵抽水加压供水的设备。该设备是由不锈钢稳流罐、压力控制系统、流量监控装置、加压泵组、智能控制系统、不锈钢成套管路系统组成。其工作原理为：
当设备启动时，稳流罐前的进水压力控制器和吸水口压力控制器及流量监控装置，时刻监测市政管网压力及流量情况，同时设备为确保市政管网不产生负压，在现场调试时，根据当地市政管网要求，设定一个管网压力的安全下限值和最小安全流量值。正常情况下，设备的进口压力和流量均高于市政管网的安全下限值，此时，设备充分利用管网压力，缺多少补多少，处于变频运行状态中。当压力控制器和流量监控装置检测到市政管网压力和流量接近于管网安全下限值时，压力控制器和流量监控装置会及时给智能控制系统发出指令，控制系统会及时令加压泵将正常运转的速度降下来，延时等待管网压力和流量的恢复，等待过程中如果管网压力波动继续向下，低于管网设定的安全下限值时，控制系统会根据压力控制器及流量监控装置发回的指令，迅速将限速运转的加压泵停止下来，防止设备从管网中过量抽水，从而确保管网不产生负压，杜绝了产生负压的水流条件。在等待过程中管网压力恢复到安全下限值以上时，设备会按照原有的运行方式运行。当市政管网进口压力与设备的出口压力相一致时，即设备处于供水低峰或夜间无人用水时，设备休眠，通过旁通管直接供水。小流量供水时可利用缓冲罐来保证供水。随供水量的不断加大，依次用稳压泵加压供水，在不能满足用水需要时唤醒主泵工作，满足用户用水需求。
