设备概述

在城市用地日益匮乏的前提下，地下建筑部分的生活和经营活动中的利用率越来越高。原有的地下污水贮存和排放设施不但技术陈旧落后、故障率高、维修困难，而且在定期清掏时，污物和污水散发的臭味严重污染周边环境，同时沉淀物产生的有毒有害气体对维护人员造成的伤害也时有发生。因此，原有设施已不能满足现代生活和经营活动中的环保要求。

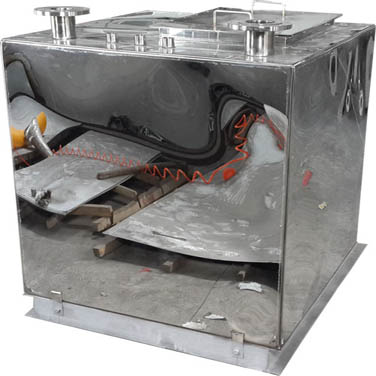

SLPW-II系列一体式污水提升设备（以下简称SLPW-II系列设备），是“地下污水排放装置”、“舜隆式杂物分离器装置”等专利技术与智能控制“舜隆式运行模式”成功配套的结晶，他的推广应用，彻底解决了长期困扰地下建筑生活污水贮存、提升和排放过程中极不环保的一大难题。

设备特点

不堵塞：水泵叶轮不接触杂物，不会造成缠绕和堵塞，可延长其使用寿命

无污染：实现污水在密封状态下储存和排放，不外溢、无臭味，保护周边环境

无沉淀免清掏：杂物与污水在分离器内被分离后暂存、再一起随水流压力排出，真正实现无沉淀免清掏

智能控制：科学设定工作模式、多点监控、无人操作、异常报警指示并实现自动进入“修复状态”运行

远程监测：根据客户需求，设备可选配远程监视或监控系统

自动实现杀菌消毒：可对各类医疗机构的污水自动进行杀菌消毒处理，达到排放标准后再排放

提高建筑利用率：设备小巧美观、占地面积小、节省地下室空间

应用领域

各类建筑物地下室卫生间污水的排放

各类医院门诊、病房污水的无害化处理及达标排放

使用条件

工作原理（以双泵内置式设备为例）

SLPW-II系列一体式污水提升设备工作原理如下：

污水通过各级管路汇总到总管并排放到污水提升设备的箱体，在进入箱体前先通过舜隆泵业专门开发的水物分离器，把水和杂物进行分理，水直接进入箱体存放，杂物由总管排入到储渣器存放。待箱体水位升高时泵通过控制器起动，由水流带走储渣器里的杂物一并排到外头。

工作流程

1、含有杂物的污水进入水物分理器，分理后水流入箱体内，杂物经过单向器流入储渣器；

2、当水位升高时，泵起动水流经过单向阀再经过储渣器冲走杂物。

型号意义

如：SLPW-II-12-18-1.5-N2

12代表流量，18代表杨程，1.5代表泵的功率，N代表内置式，2代表2台泵。

设备选型

用户根据流量、扬程等参数和设备安装场地的综合条件，选择合理使用的设备型号。

（一）按设备的流量、扬程选型

（二）按设备的安装位置选型

（三）辅助水泵的配置

当设备安装在设备坑内或地面基座上时，设备配置有辅助水泵，便于排除意外来水引起的积水，所以应预留辅泵集水槽。

用户配套工作

1、土建作业：应参照“安装尺寸表”中对应型号要求的尺寸预留设备坑或设备基座，辅泵集水槽设在设备出水口一侧的角处（适宜尺寸为：长×宽×高=450×350×300），具体位置见对应的“安装示意图”。有单独设备间时不需要浇筑坑口盖板，只需预留爬梯、装修时安装坑口护栏即可；必须加装坑口盖板时，也应等设备安装完成后，再进行坑口盖板的支膜浇筑作业、并预留800×800的人孔。

2、预埋穿线管：在坑内或基座上安装设备，应按照建筑规范相关要求预埋穿线管至安装控制柜的墙面位置。

  • 单泵设备预埋3根￠20的穿线管

  • 双泵设备预埋4根￠20的穿线管

   • 特别说明：当用户选用设备所匹配的水泵电机功率≥4.0Kw时，应预埋￠25的穿线管.

3、电源提供：铺设与设备功率相匹配的三相五线制电源电缆，并引至安装控制柜的墙面位置。

4、管路连接：设备主题安装完成后，给排水专业人员负责将设备的进水管、出水管和换气管与相应的管路对接。

自动控制系统

• 采用智能控制技术

大大增强和提高了控制系统及设备运行的稳定性和可靠性，完全实现无人操作运行。

• 智能化修复故障、多点报警提示

当出现地下室污水量异常、超大杂物堵塞主管路、设备坑积水和动力电源缺相交错相等异常情况时，控制系统可检测识别，并转入异常情况“自动修复运行状态”，只有在不能自我修复后才自动报警提示。

• 实现远程监视操作

可通过BAS数据线，将用户要求的设备运行状态的各类信号传送到监控室，使值班人员足不出户在监视屏上直观了解和操作设备运行状态；用户也可将设备运行状态通过互联网同步显示在金利洁公司计算机上，使售后服务人员准确判断各类异常情况，指导用户及时维护，为用户提供全方位的技术支持和服务，极大降低了设备的管理成本。
